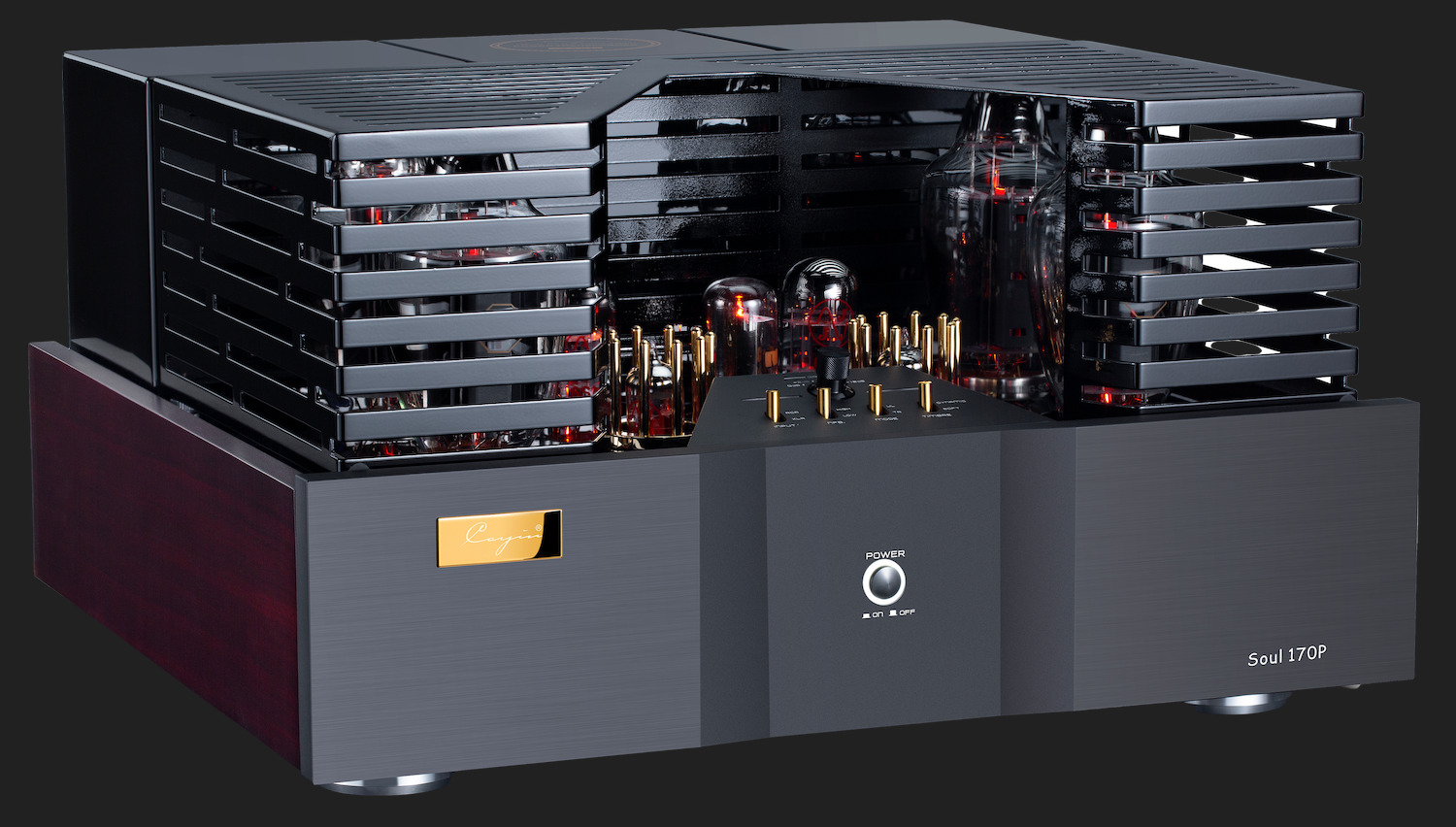

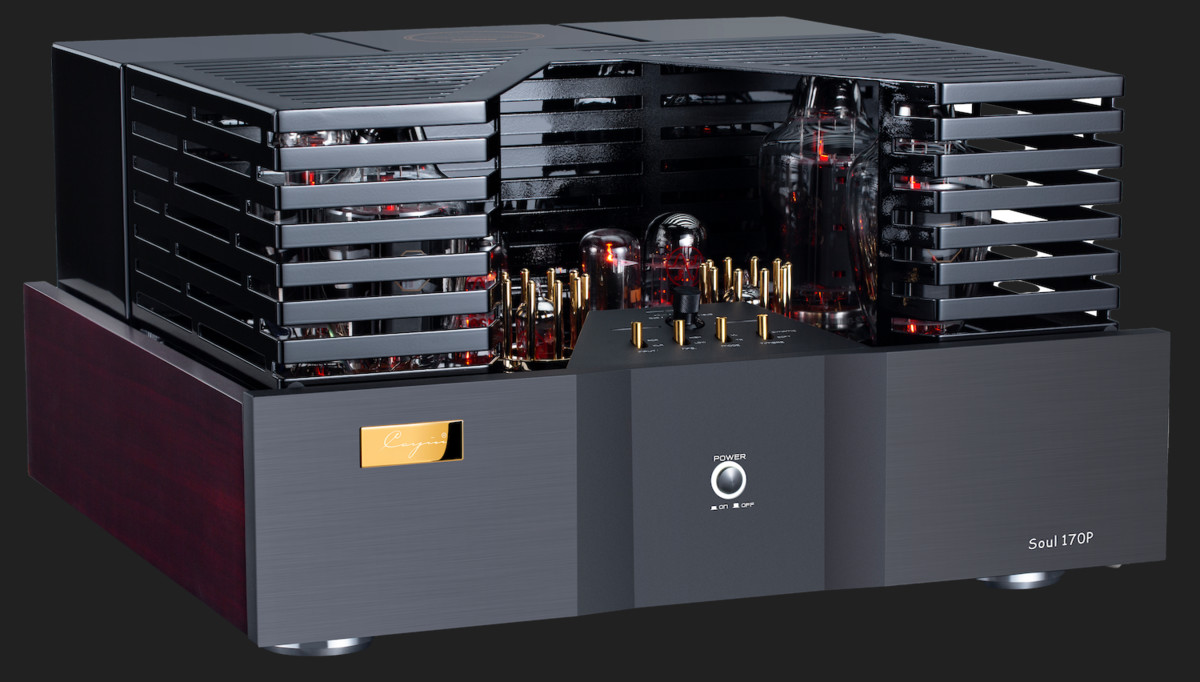

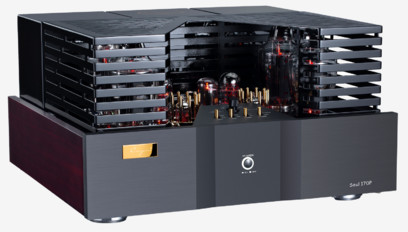

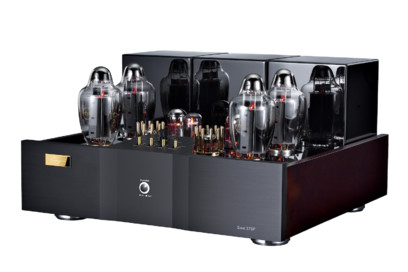

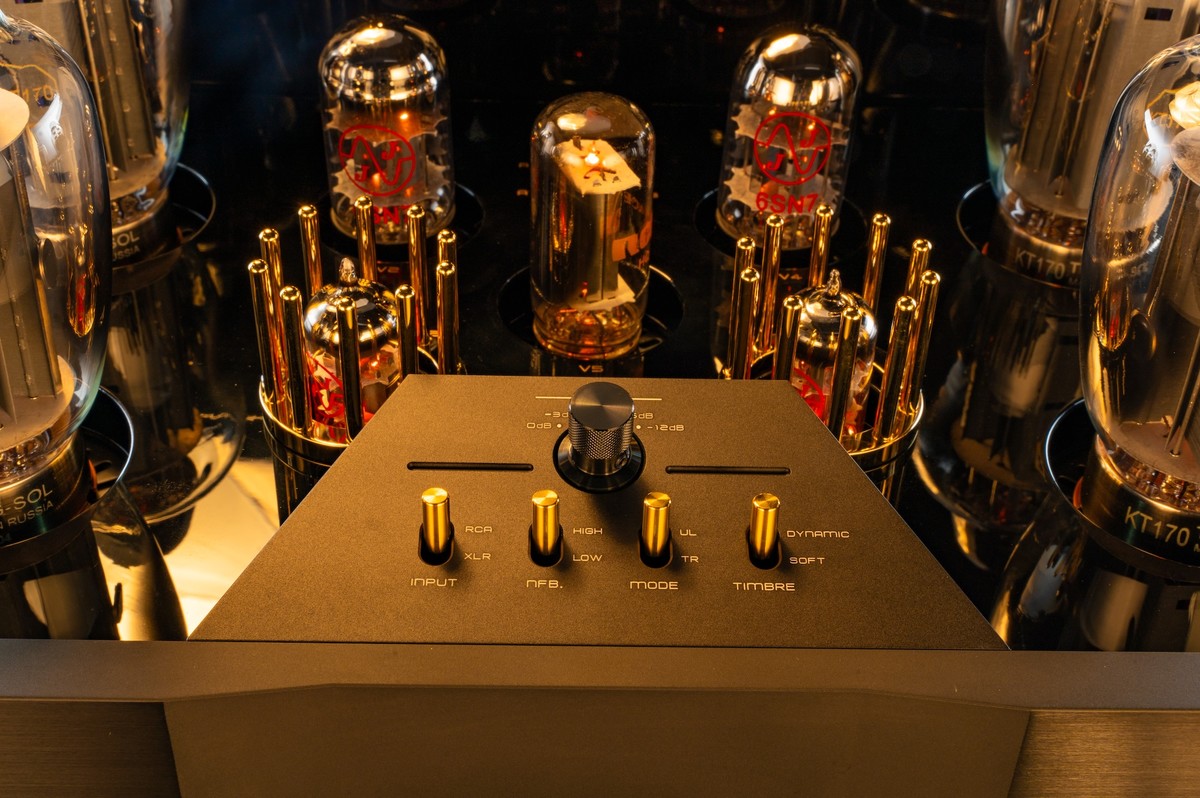

Cayin Soul 170P

Amplificator de putere cu tub KT170 Push-pull clasa A

Soul 170P este cel mai recent amplificator de putere al nostru, construit pe cei peste 32 de ani de experienta Cayin in amplificarea tubului vidat.

Conceput pentru a oferi muzicalitate si putere exceptionale, adoptă o arhitectură de clasă A cu tuburi puternice TUNG-SOL KT170.

Aceasta este, de asemenea, prima dată când implementăm amplificarea de clasă A în amplificatorul nostru din seria Soul, cu scopul de a prezenta o interpretare proaspătă și emoționantă a sunetului KT170

Soul 170P ofera atat moduri de operare Stereo, cat si Mono pentru a gazdui difuzoarele cu cerinte mai mari de putere.

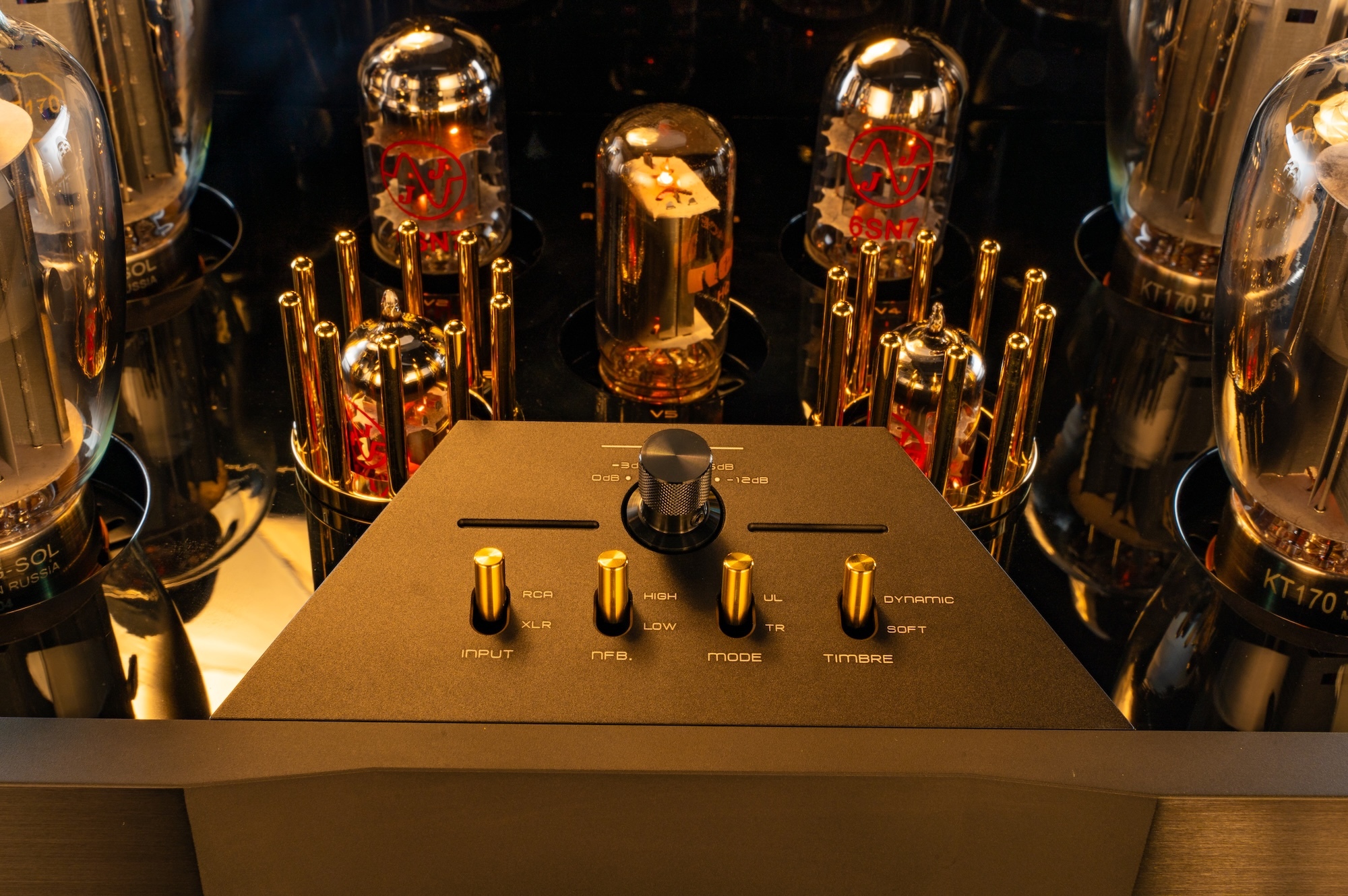

Tuburi si topologie

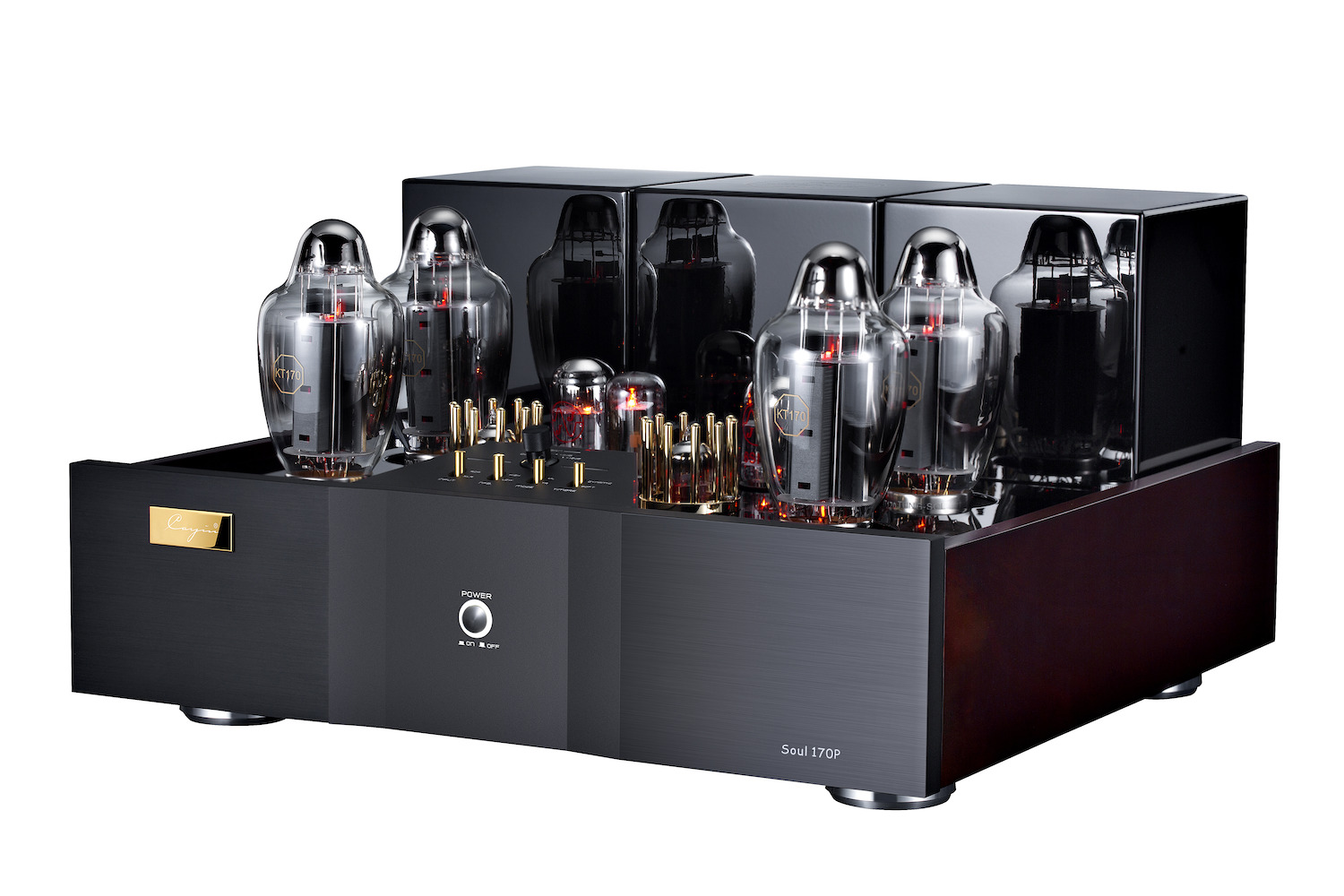

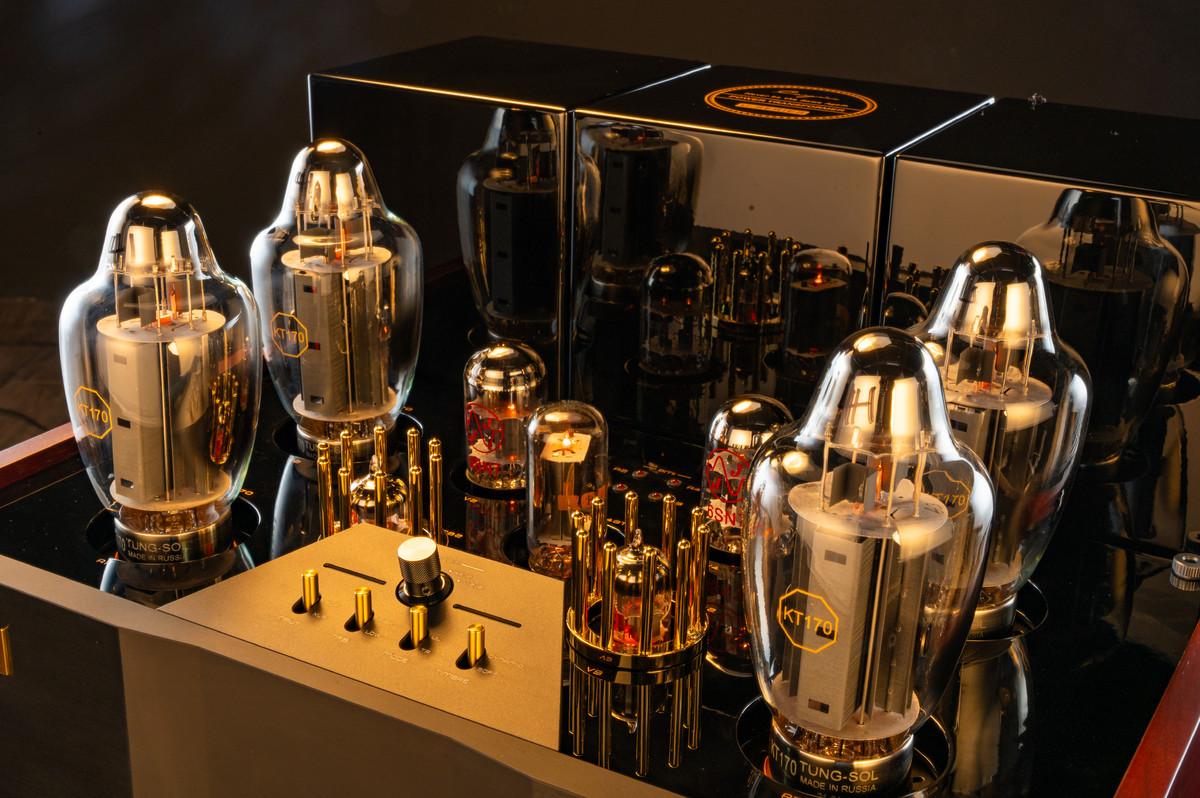

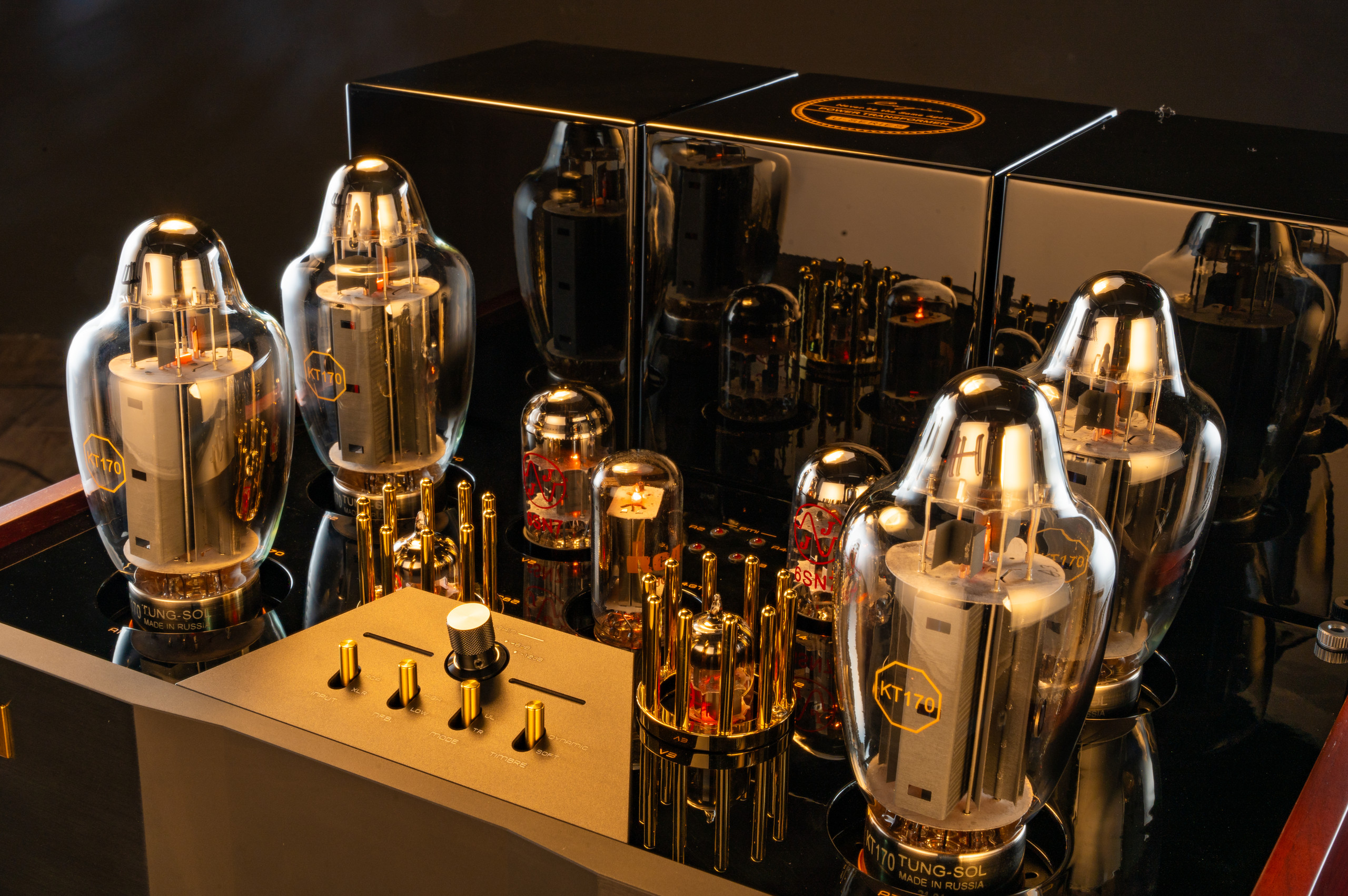

In centrul Soul 170P se afla patru tetrode cu fascicul TUNG-SOL KT170, care functioneaza intr-o configuratie push-pull de clasa A.

De asemenea, amplificatorul dispune de:

- Tuburi de amplificare a tensiunii: 2 × 12AU7

In etapa de amplificare a tensiunii, doua tuburi JJ 12AU7 sunt responsabile pentru castigul initial al semnalului, oferind amplificarea necesara a tensiunii inainte de a conduce etapa de iesire.

Caracteristicile lor reduse de distorsiune si zgomot contribuie la gestionarea stabila a semnalului.

- Tuburi driver: 2 × 6SN7

Utilizat in stadiul de driver, JJ 6SN7, cunoscut pentru muzicalitatea si puterea sa puternica, contribuie la un sunet care este atat captivant din punct de vedere emotional, cat si revelator din punct de vedere analitic.

- Tub redresor: 1 × 17AX4GT

Acest tub redresor clasic furnizeaza o tensiune de curent continuu stabila etapei driverului, asigurand performanta fiabila si un sunet rafinat cu expresia muzicala indragita a corpului tubului.

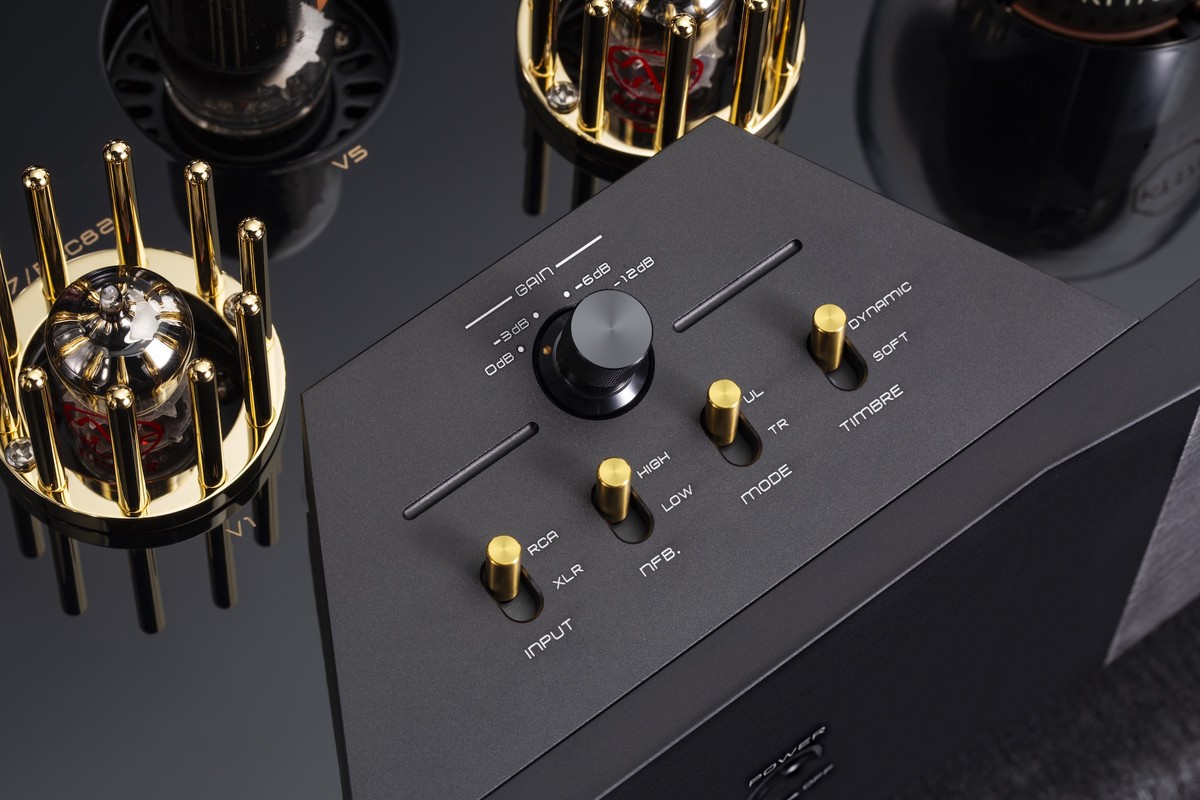

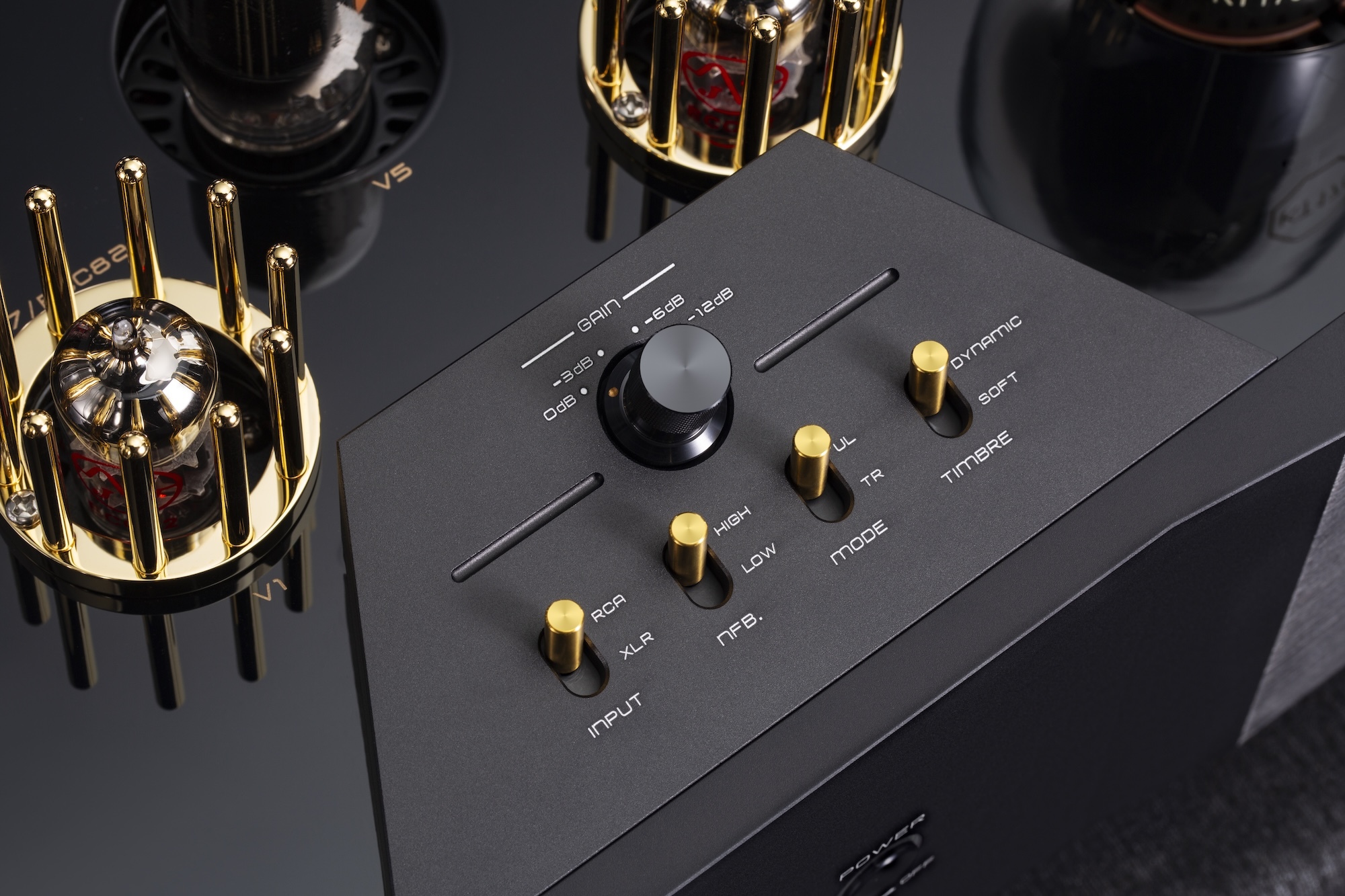

Moduri de operare flexibile

• Modul stereo:60 W (ultraliniar, per canal)

• Modul mono:120 W (ultraliniar, per canal)

Utilizatorii pot comuta cu usurinta intre functionarea stereo si mono folosind un comutator securizat de pe panoul din spate, permitand ca Soul 170P sa fie utilizat atat in configuratii cu doua canale, cat si mono de mare putere.

Bias automat dinamic

Soul 170P dispune de un circuit servo de polarizare automată dinamica complet integrat, permitand inlocuirea fara intreruperi a tubului de alimentare fara ajustare manuala.

Acest sistem regleaza cu precizie starea de functionare a fiecarui tub KT170, asigurand potrivirea optima si extinderea duratei de viata a tubului - toate in acelasi timp mentinand siguranta operationala si longevitatea tubului

Selectarea componentelor si constructia interna

Amplificatorul este asamblat manual cu cabluri punct la punct, asigurând pierderi reduse de semnal, diafonie si interferente minime.

Componentele cheie includ:

-  Cablaje interioare placate cu argint Picioare

-  Anti-rezonanta din aliaj de aluminiu

-  Transformator de putere toroidal personalizat, ranit manual si EI transformator de iesire in banda larga

Caracteristici de protectie

• Circuit de pornire usoara a tubului(intarziere de 60 de secunde) Logica de protectie controlata de MCU

• Indicatori IMC(pentru a detecta defectiunile tubului de alimentare si pentru a activa automat modul de siguranta)

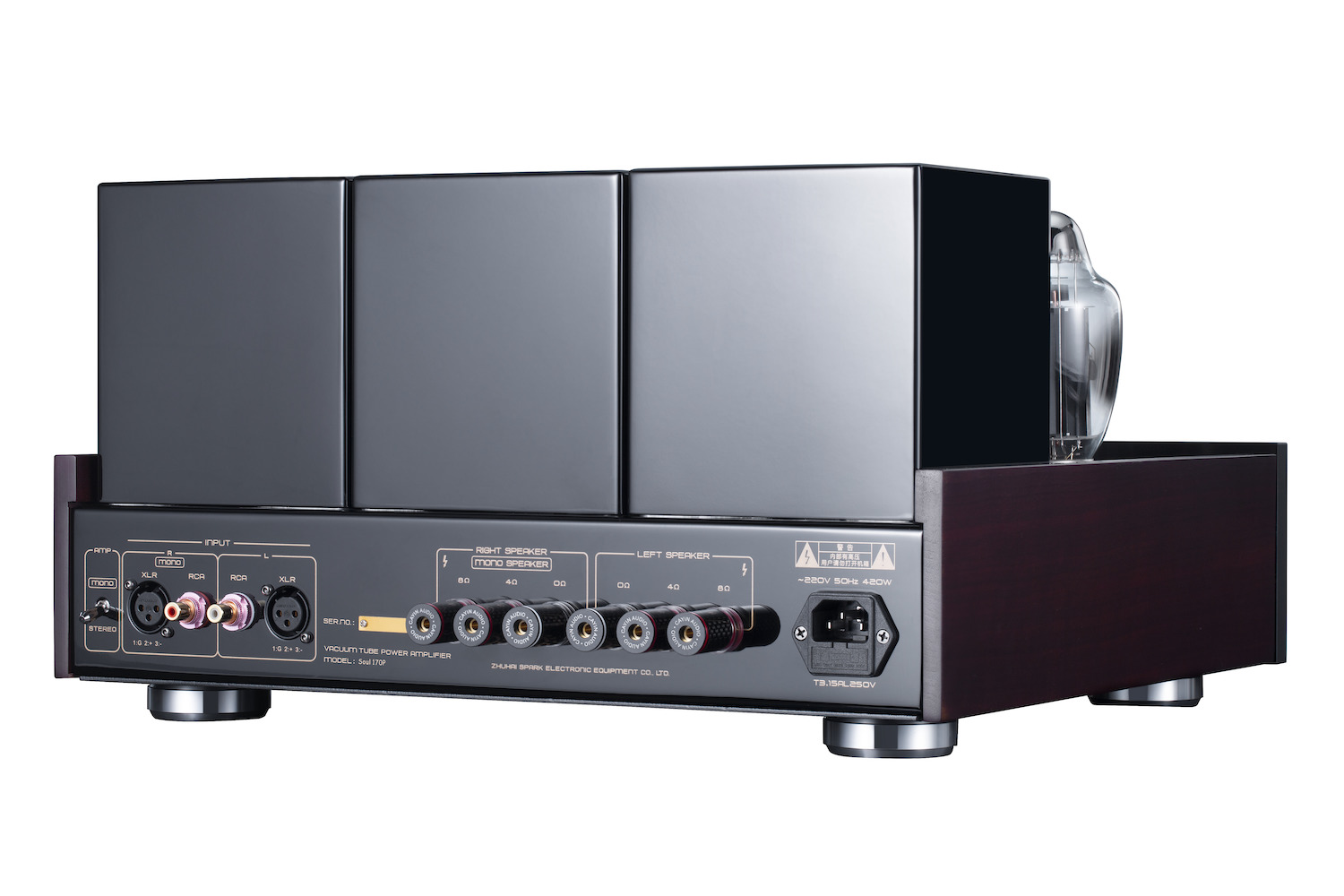

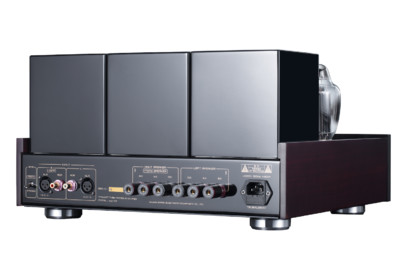

Conectivitate

-  Intrari:1 ×XLR, 1 × RCA

-  Terminale pentru difuzoare:Iesiri de 4Ω și 8Ω

Specificatii

Modul stereo: 32W + 32W (RMS, modul Triode)

                       60W + 60W (RMS, mod ultraliniar)

Modul mono: 64 W (RMS, modul Triode)

                    120 W (RMS, mod ultraliniar)

Raspuns in frecventa –8Hz – 70kHz (–3dB, RCA/XLR)

Distorsiunea armonică totală  - 0,2% (1W/1kHz); mai puțin de 2% la puterea nominală de ieșire

Raportul semnal-zgomot – 105 dB (RCA, ponderat A)

                                        – 102 dB (XLR, ponderat A)

Sensibilitate de intrare – 820 mV (NFB: SCĂZUT)

                                     – 960 mV (NFB: HIGH)

Impedanta de intrare – 18kΩ

Impedanta de iesire  - 4Ω, 8Ω

Terminale de intrare - 1 × RCA (pereche), 1 × XLR (pereche)

Dimensiuni  430 mm × 420 mm × 238 mm

Greutate netă —37,5 kg

Consum maxim de energie  – 420 W (maximum)
