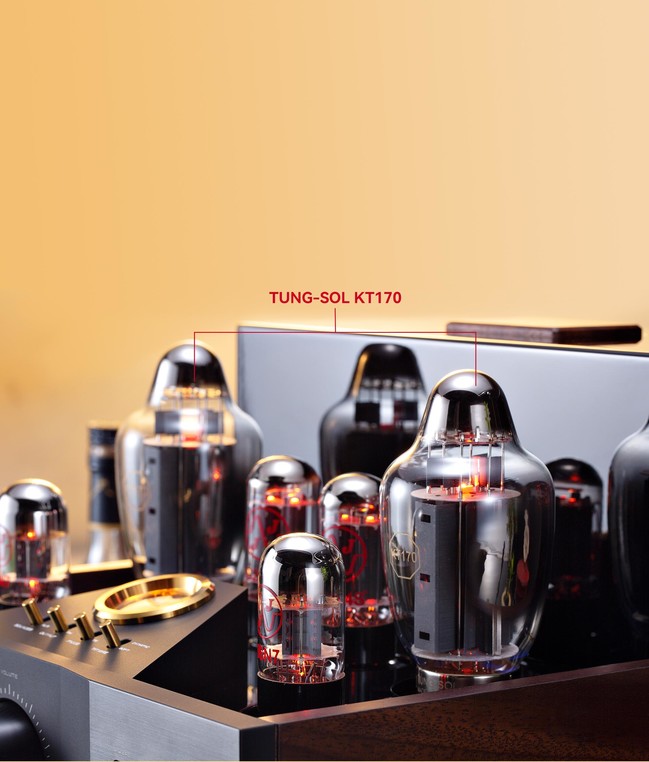

Fascinanta KT170

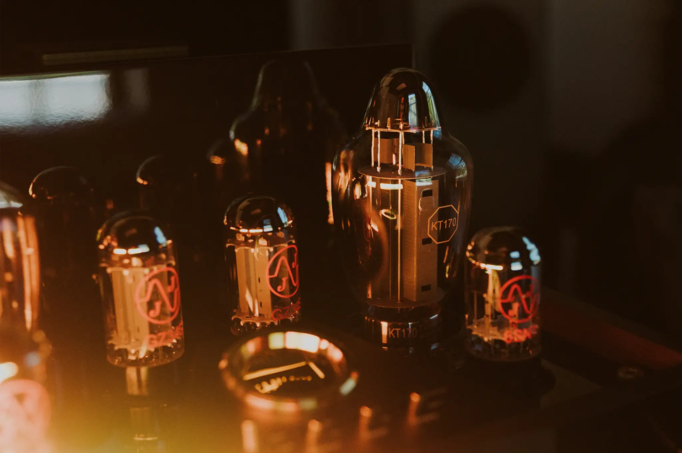

Tung-Sol KT170 este o lampa electronica tip tetroda cu fascicul (beam tetrode) cu soclu octal. Lansata in 2021, aceasta reprezinta varful noii generatii din familia de lampi KT (kinkless tetrode). Audiofilii apreciaza de mult familia KT, iar KT88 a jucat un rol central inca din 1956. Au existat numeroase incercari de a dezvolta o noua lampa de vid pentru audio high-end, care sa rivalizeze cu performanta sonora a KT88, dar cu o putere mai mare.

KT170 este cea mai recenta incercare a celor de la Tung-Sol si, din perspectiva experientei Cayin cu toate lampile KT disponibile in prezent, este de departe cea mai reusita.Aceasta include un circuit de alimentare extern de inalta eficienta, cu rezerve substantiale de putere, oferind o iesire pentru casti impunatoare, de pana la 18W per canal, ducand experienta auditiei personale la un nou nivel.

Auditie Imersiva

Lampile driver amplifica tensiunea semnalului pentru ca restul circuitului de amplificare sa poata functiona intr-o stare cat mai liniara. Lampile de iesire KT170, care opereaza in clasa A single-ended, genereaza un semnal amplificat complet, fara a imparti semnalul muzical in mai multe componente.

Inginerii de la Cayin au proiectat cu mare atentie circuitul de amplificare, ajustand independent curentul de functionare al fiecarei etape a lampilor, pentru ca Soul 170HA sa poata reda pe deplin tonalitatile bogate si unice ale designului clasa A single-ended. Soul 170HA ofera utilizatorilor o experienta sonora imersiva, maximizand muzicalitatea fara a face compromisuri in privinta detaliului tehnic.

Amplificare de Tensiune Single-Ended

Dupa o evaluare atenta a diferitelor optiuni, Cayin a decis sa foloseasca doua triode duble incalzite indirect de tip 6SN7 pentru amplificarea tensiunii, datorita factorului mediu de amplificare si rezistentei interne scazute. JJ 6SN7 impresioneaza prin zgomotul redus si echilibrul tonal uniform pe intreaga plaja de frecvente audibile. Performanta sonora este dinamica, bogata in detalii si ofera o expresivitate muzicala excelenta.

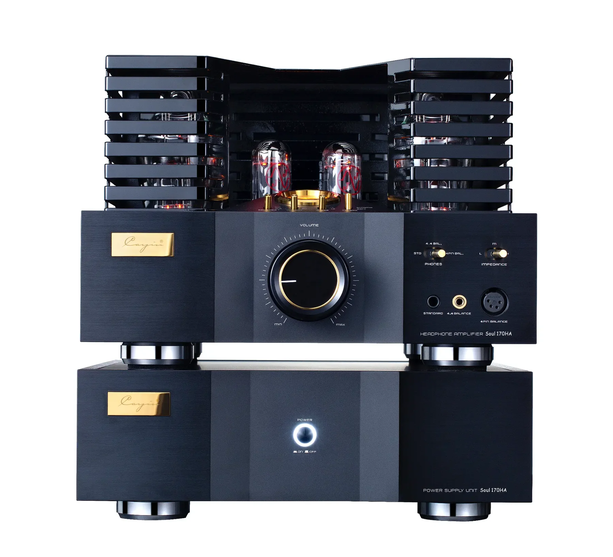

Design cu Alimentare Externa: energie din plin

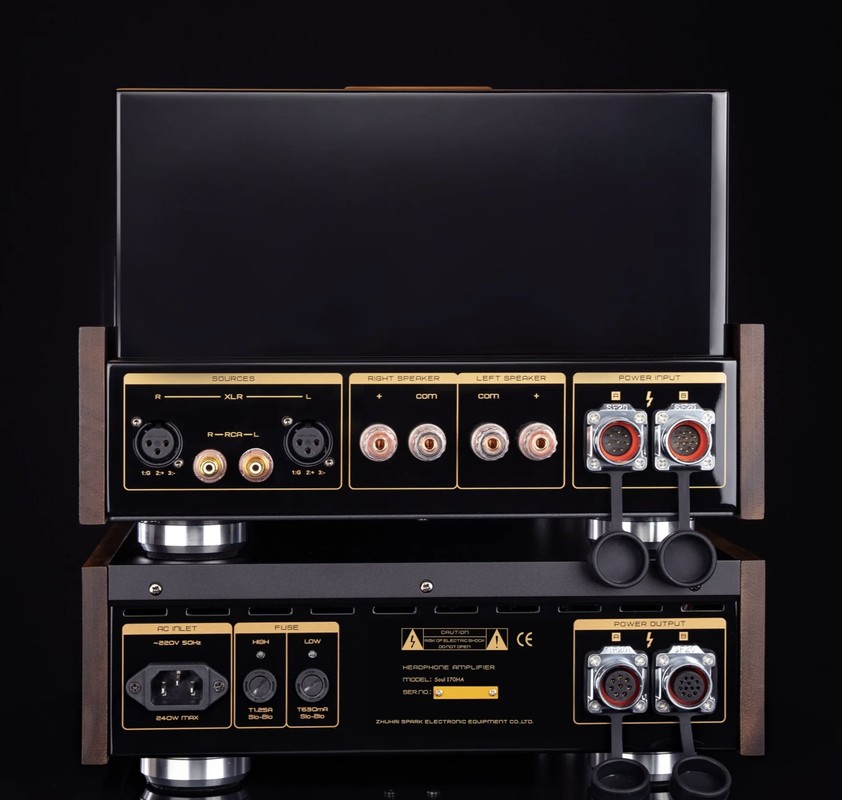

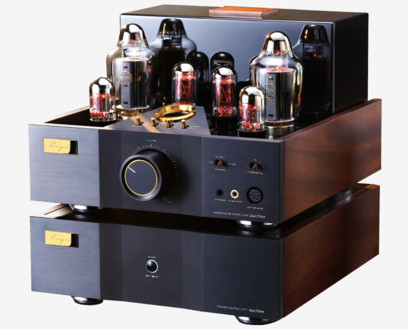

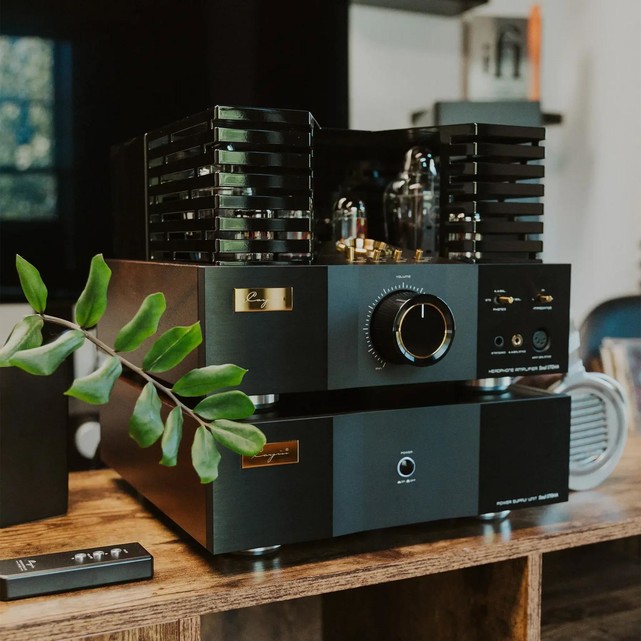

Cu un design fizic din doua unitati separate, alimentarea externa furnizeaza curent electric curat si cu zgomot redus catre circuitul de amplificare, intr-un sasiu independent. Aceasta configuratie imbunatateste si disiparea caldurii, chiar si cand cele doua componente sunt suprapuse, oferind utilizatorilor flexibilitate in amplasarea amplificatorului. Doua transformatoare de alimentare separate livreaza tensiuni inalte si joase in mod independent, minimizand interferentele electrice si asigurand o alimentare curata pentru amplificator.

Circuitul de alimentare in mai multe etape, reglat prin lampi, furnizeaza tensiune diferitelor etape de amplificare in mod separat. Acest lucru reduce efectul de ripple, elimina interferentele din circuit si imbunatateste performanta atat a amplificarii de tensiune, cat si a celei de curent.

Sasiul separat, solid si sistemele de amortizare absorb eficient socurile si vibratiile, izoland interferentele sonore cauzate de vibratiile transformatorului si scurgerile magnetice, pentru a obtine un raport semnal-zgomot (SNR) superior.

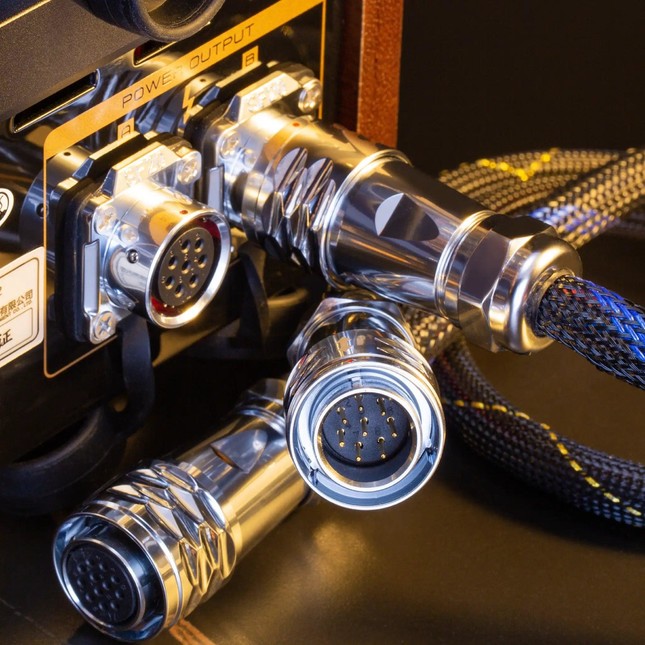

Cablu de cea mai inalta calitate

Cablu special conceput, din cupru 6N placat cu argint, utilizat pentru conexiunea dintre alimentarea externa si sasiul principal al amplificatorului. Transmiterea tensiunii inalte si joase se face separat, prin doua cabluri distincte.

Cuprul 6N (99,9999% puritate) ofera o conductivitate electrica excelenta, iar nivelul ridicat de puritate reduce impuritatile care pot afecta transmisia semnalului. Totodata, asigura performanta constanta si durabilitate pe termen lung a cablurilor. Fiecare cablu este ecranat independent pentru a minimiza interferentele externe, dar si interferentele dintre traseele de alimentare separate ale circuitului multi-etajat.

Alimentare Reglata cu Lampa

Circuitul de alimentare multi-etajat, reglat prin lampi, furnizeaza tensiune catre diferitele etape de amplificare in mod independent. Soul 170HA utilizeaza 2 lampi redresoare GZ34S de la JJ pentru alimentarea cu tensiune inalta a etapei de driver, oferind un sunet mai eufonic si mai nuantat specific lampilor.

Lampa redresoare transforma sursa de alimentare in curent continuu (DC), furnizand energie curata cu interferente minime catre circuit. Spre deosebire de lampile de iesire sau cele driver, lampile redresoare nu sunt supuse unei sarcini grele in procesul de conversie si pot functiona ani de zile fara degradare. Deoarece nu sunt implicate direct in amplificarea audio, nu necesita potrivire pereche si pot fi inlocuite individual.

Transformatoare Audio de Clasa Premium Proiectate la Comanda

Transformatoarele joaca un rol esential in amplificatoarele Cayin. Alegerea miezului, specificatiile firului de cupru pentru diferitele zone ale infasurarii si modul de bobinare influenteaza direct performanta si semnatura sonora a amplificatoarelor. Cayin proiecteaza si bobineaza toate transformatoarele de alimentare si de iesire in-house. Aceasta reprezinta o competenta cheie pentru companie si le permite inginerilor libertate totala in definirea transformatoarelor pentru circuitele pe care le dezvolta.

Cayin foloseste constant fir de cupru emailat de inalta puritate in proiectarea transformatoarelor toroidale de alimentare, pentru a reduce eficient zgomotul magnetic. Transformatorul de iesire, de tip EI si cu raspuns in frecventa larg, proiectat la comanda, utilizeaza un miez de otel cu siliciu Z11 de calitate superioara, pentru a minimiza pierderile de semnal si a spori fidelitatea sonora.

Tehnologia de ecranare si masurile de protectie a circuitelor dezvoltate de Cayin protejeaza suplimentar aparatul impotriva interferentelor si contribuie la prelungirea duratei de viata a produsului.

Iesire casti adaptabila

Transformatoarele de iesire proiectate intern ofera trei seturi de iesiri cu impedanta adaptabila, pentru a se adapta corespunzator la diversele spoecificatii ale castilor.

- Low (L): 8Ω – 64Ω

- Mid (M): 65Ω – 250Ω

- High (H): 251Ω – 600Ω


Potrivirea impedantei castilor va produce un sunet natural, cu redare precisa a frecventelor joase. Castile planare sunt mai sensibile la potrivirea impedantei decat cele dinamice. Utilizatorii pot testa diferite setari dupa ce se familiarizeaza cu semnatura sonora a iesirii corect potrivite. O setare de impedanta mai ridicata va livra o putere de iesire mai mare, deoarece alimenteaza o sarcina mai grea. Acest comportament este complet diferit de controlul de gain al unui amplificator solid-state.
