Anatomia boxelor: Materialele metalice folosite in membrana difuzoarelor

Membrane Boxe
Articol de Radu Bisceanu



Una din partile esentiale in constructia si functionarea unui difuzor este membrana (denumita si conul difuzorului sau cupola) direct responsabila de producerea sunetului prin impingerea aerului si crearea unei unde de propagare. Membrana este prinsa de sasiul difuzorului printr-un element elastic – ideal din cauciuc natural – numit element de suspensie, iar miscarea membranei este controlata de bobina difuzorului ce oscileaza controlat in interiorul magnetului circular. Astfel intr-un difuzor avem doua componente esentiale in miscare, membrana si bobina, pentru a creste dinamica si acuratetea reproducerii sunetului cele doua componente mentionate trebuie fie cat mai usoare si cat mai rigide si rezistente.

Copyright: http://bit.ly/2D2xp9H
Copyright: http://bit.ly/2D2xp9H



In imaginea alaturata se pot vedea principalele elemente ce compun un difuzor: 1 – magnet, 2 – bobina, 3 – elemente de suspensie, 4 – membrana.

Membrana difuzorului ar trebui sa fie cat mai usoara posibil pentru o inertie mica si o viteza de schimbare a directiei cat mai mare, cat mai rigida pentru a nu se indoi la fortele aplicate de catre bobina difuzorului si cu frecvente de rezonanta cat mai reduse pentru a reduce vibratiile ulterioare incetarii semnalului electric in difuzor. De-a lungul timpului s-au folosit diverse materiale pentru realizarea membranelor, dintre care mentionam hartia (lacuita sau impregnata cu diverse solutii), plasticul sau metalul sub forma de foi subtiri. Uzual membrana difuzorului este obtinuta prin presare in matrite de forma conica sau cupola cu profile variabile de-a lungul sectiunii. Membranele obtinute din aliaje metalice s-au dovedit a avea o rigiditate foarte buna si o greutate specifica redusa, dar in primele incercari frecventele de rezonanta proprii nu erau cele dorite ca si nivel. Ulterior prin diverse combinatii de metale si diverse forme ale membranei s-au obtinut rezultate mult mai bune in ceea ce priveste amortizarea rapida a vibratiilor ramase dupa oprirea difuzorului.

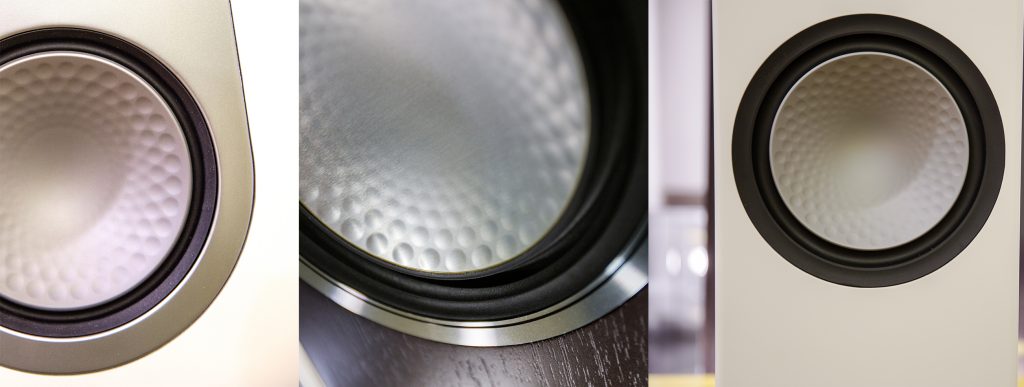

Difuzoare Monitor Audio
Difuzoare Monitor Audio

Fabricantul englez de incinte acustice si difuzoare, Monitor Audio Ltd, a fost printre pionierii utilizarii mebranelor metalice la constructia difuzoarelor montate in propriile incinte. Ideea alegerii materialului a venit din experienta industriei aero-spatiale pentru fabricarea paletelor turbinelor din motoarele cu reactie, la care datele de proiectare erau asemanatoare cu cele cerute la membranele difuzoarelor, rezistenta cat mai mare la indoire cu o greutate specifica cat mai mica a aliajului folosit. Astfel s-a ajuns la materialul C-CAM un aliaj obtinut din Aluminiu si Magneziu si acoperit cu un strat fin de ceramica.

In cei peste 32 de ani de cand a inceput sa foloseasca aliaje metalice, Monitor Audio au imbunatatit si rafinat continuu aliajul C-CAM atat ca reteta, tratamente, mod de turnare, dar si matritele folosite la formarea membranelor prin adaugarea de mici profile „dumples” pe suprafata mebranei cu efect de marire a rigiditatii la greutati specifice din ce in ce mai mici. Presa de specialitate a remarcat performantele oferite de boxele Monitor Audio si responsabile in cea mai mare parte pentru aceste aprecieri sunt difuzoarele cu membrane C-CAM ce ofera o reproducere a sunetului dinamica, ampla dar si controlata, cu detaliu si finete alternate fara ezitare de pasaje rapide.

La ora actuala Monitor Audio ofera numeroase serii de boxe pentru cele mai diferite tipuri de aplicatii audio, de la modele de buget si pana la incinte acustice high-end, de la utilizare in casa, in pereti si pana la piscine si barci, dar pe langa finisajele deosebite imaginea difuzoarelor argintii cu membrane C-CAM a devenit ca si marca inregistrata pentru producatorul englez Monitor Audio.
